電壓互感器
DZ9-6、10系列電壓互感器
1. 概述
本產品為環氧樹脂真空澆注全封閉結構，用于50Hz、6-10kV戶外交流電力系統中作電壓測量、電量計量和繼電保護用。

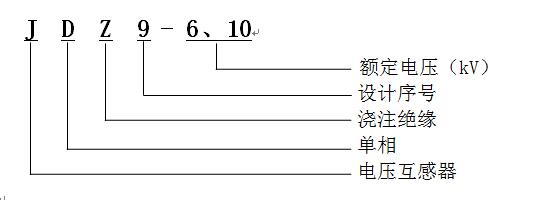

2. 型號及定義
3. 技術參數
|
額定一次電壓（kV） |
額定電壓比（kV/kV） |
準確級及額定二次（VA） |
極限輸出（VA） |
額定絕緣水平（kV） |
||
|
0.2 |
0.5 |
3P |
||||
|
6 |
6/0.1/0.22 |
20 |
40 |
300 |
500 |
32 |
|
10 |
10/0.1/0.22 |
20 |
40 |
300 |
500 |
42 |
4. 一般參數
|
名稱 |
參數值 |
|
|
工作環境 |
溫度 |
-40℃～+50℃ |
|
濕度 |
≤95%，無凝露 |
|
|
海拔 |
≤2000米 |
|
|
重量 |
70kg |
|
|
外形尺寸（長×寬×高） |
460×200×350（mm） |
|
